 图12. 接收机测试的典型配置
（1）推荐的RF测试设备
Agilent E4438C ESG矢量信号发生器，带选件403（AWGN）和WiMAX应用软件N7613A Signal Studio。
（2）Agilent测量设备

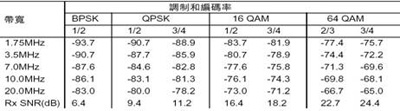

- 用该应用软件把RF信号发生器设置到产生上表中规定的测试信号。至DUT的RF输入电平是关键，必须把RF输出电平调整到高于表中规定的量值，以补偿RF源输出和DUT输入间的任何电缆损耗；
- 设置DUT，以接收和解码包含802.16-2004标准中定义特定数据码型的连续数据包流。DUT必须计算BER，或向外部BER测试设备提供数据比特，由该设备通过把接收到的数据比特与预期值比较计算BER。BER计算是对不包括前向纠错的所有解码有效载荷数据进行；
- 对所有有效调制和编码率重复这项测试。
（3）使用带Signal Studio软件Agilent ESG信号发生器的考虑
802.16-2004中描述的特定数据码型也作为ESG信号发生器用Agilent Signal Studio for WiMAX 应用软件的一部分。带选件403的ESG能以数字方式叠加AWGN噪声和产生具有高精度SNR和输出功率级的测试信号。由于有效载荷数据率因系统带宽、调制类型和编码率的不同而有很宽范围，因此执行这项测试所需的时间也会不同。采用QAM调制的高带宽系统只需要1s或2s的数据，而采用BPSK或QPSK 较低带宽的系统则至少需要运行好几秒。

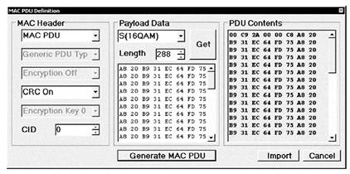

Signal Studio软件带有MAC PDU编辑器，使用户能配置各种数据选择。IEEE 802.16-2004的特定有效载荷数据是这些选择中的一种。图13示出Signal Studio软件中MAC PDU编辑器的一张照片。
 图13. MAC PDU编辑器
相关文献
1、89600系列矢量信号分析软件89601A/89601AN/89601N12 ，技术资料，出版物号5989-1786EN
2、E4438C ESG矢量信号发生器，技术资料，出版物号5988-4039EN
3、89600矢量信号分析仪，技术资料，出版物号5988-7811EN
4、89600系列矢量信号分析软件WiMAX演示说明和应用指南，出版物号5989-2029EN
5、无线局域网的均衡技术的OFDM查错，应用指南1455，出版物号5988-9440EN
--
