IEEE802.16-2004 WiMAX物理层操作和测量
文章来源: 无线电技术 文章作者: 安捷伦科技有限公司 发布时间: 2006-10-10   字体: [ ]


  (1)推荐的RF测试设备

  频谱分析仪(如E4440A),带WiMAX分析软件(89600选件B7S)。

  • DUT应设置至发送有效子帧(数据突发跟著前置码);
  • 用推荐的测试设备测量DUT相对星座误差;
  • 重复第2步,在RF频率、调制类型和功率级各段边界处。

  (3)使用带WiMAX分析软件Agilent 89600的考虑

  图10示出使用VSA软件的星座误差测量结果。显示包括图形输出(帮助查错)和给出RCE计算数值结果的表格功能。这项计算是在解调特性配置中对所定义全部符号的平均结果。

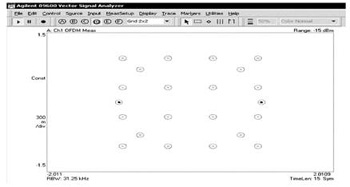

图9. IQ星座的图形显示

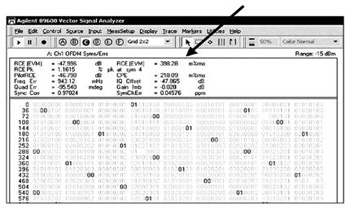

图10. RCE结果的数值显示

  (4)测试考虑

  在MeasSetup Demod Properties的情况下,分析软件可以指定用捕获RF信号中的哪些符号计算测量结果。这样,用户就能选择具有特定调制类型的特定符号。由于各种调制类型都有自己的RCE指标,因此这样做是必要的。802.16-2004标准规定了符号中可用于计算星座误差的所有有效载波。这是VSA软件中实现的算法。

  4、发射机频谱模板

  这项测试是测量发射机的频谱形状,以验证发射机在分配信道带宽外未传送过高的能量。大多数WiMAX部署的频段受地区规章管制,由于各地区规章间有很大差异,因此802.16规范除“非许可”外,未规定任何操作的频谱模板。这里定义的测量步骤是相同的,但用户必须确定特定的极限,这取决于该设备的部署地区。
图11示出对802.16“未许可”操作的频谱模板规范。

  (1)推荐的RF测试设备

  频谱分析仪(如E4440A),带WiMAX分析软件(89600选件B7S)。

  (2)Agilent测量设备

  • DUT应设置至发送带有前置码和数据突发的有效子帧;
  • 用推荐的测试设备测量DUT的频谱输出;
  • 重复第2步,在RF频率、调制类型和功率级各段边界处。

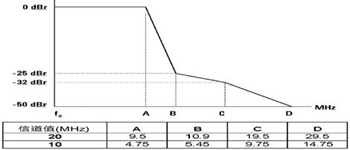

图11. 频谱模板和极限
