  2、发射频谱平坦度

  在正常系统工作期间,所有上行链路和下行链路传输都从前置码开始。由于接收机靠这些前置码和发射机同步,以及执行各种信道评估和均衡处理,因此这些前置码至为关键。前置码使用QPSK调制,并且没有嵌入的BPSK导频。所以前置码最适合规定所有子载波上的频谱平坦度。802.16-2004标准规定了将从 “信道评估步骤”取得的数据,即前置码。其指标规定为“相邻子载波间的绝对差不得超过0.1dB”。在前置码中,由于仅实际使用200个子载波的一半或四分之一,因此前置码中的相邻载波间距要宽于数据突发。

表3. 发射机频谱平坦度指标

  (1)推荐的RF测试设备

  Agilent PSA系列和VSA软件,带选件B7S WiMAX分析软件。

  (2)Agilent测量设备

  • 把DUT设置为发送有效输出功率,其帧结构有正确的前置码;
  • 使用推荐的测试设备测量DUT频谱平坦度。需要比较各子载波与相邻子载波的相对幅度;
  • 重复第2步,在RF频率和功率级各段边界处的性能可能擦边。

  (3)使用带WiMAX分析软件Agilent 89600的考虑

  VSA分析软件提供信道均衡功能,此功能最适合用于测量前置码平坦度。该分析软件像典型接收机那样用前置码进行信道评估。信道评估的步骤之一是确定前置码的频率响应(或频率平坦度)。这项测量示出所测前置码的频谱平坦度。

  下面是来自该分析软件的显示,它示出为得到完美平坦度,需要用均衡器响应校正前置码。其标度为0.05dB/格,因此对于各类载波,该响应能容易地落在0.1dB平坦度指标之内。

  这项测量使用的前置码只包括偶数号载波。为评估奇数号载波的信道响应,软件在二个相邻的偶数号载波间使用简单的线性内插。为确定各子载波的相对平坦度,可容易地把线数据下载到电子表中,以进行与测试极限的比较。

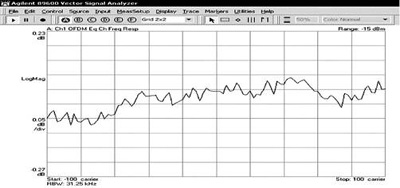

图8. 使用Agilent 89601A得到的频谱平坦度或信道频率响应

  (4)测试考虑

  虽然标准规定这项测量仅对前置码进行,但由于所有BPSK和QPSK调制子载波有相同的幅度,因此对于BPSK或QPSK调制,也能用数据突发(代替前置码)表徵发射机指标。

  3、发射机星座误差

  这项测试是测量发射机的调制精度。为保证接收机能以最少的解码错误解调,发射机必须有精确的调制。这项测量类似于其它许多通信标准中使用的误差矢量幅度(EVM)。802.16引入一个新的术语──相对星座误差(RCE)。在标准中定义了专门的算法。这一测量方法确定各星座点的幅度误差,以及对多个符号、帧和包一起的RMS平均。

  七种突发形式(调制/编码类型)中的每一种形式都有以dB表示的RCE指标。下表示出各突发形式允许的RCE。

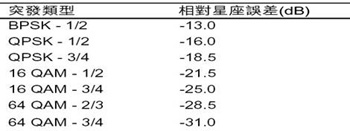

表4. 发射机星座误差的指标
