自己动手做2.4G无线网络定向天线
文章来源: 专门网 文章作者: 帅哥 发布时间: 2005-12-07   字体: [ ]

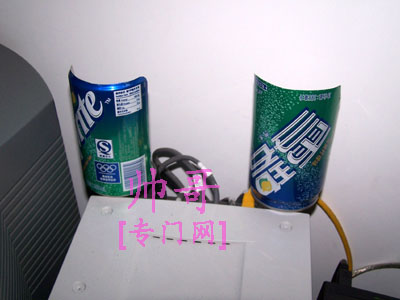

  现在试一下这个柱面WIFI定向天线的穿墙能力。。。把它旋转一个角度,对着三堵墙后的小黑的方向。。。

/upimg/allimg/20061104/23511712.jpg

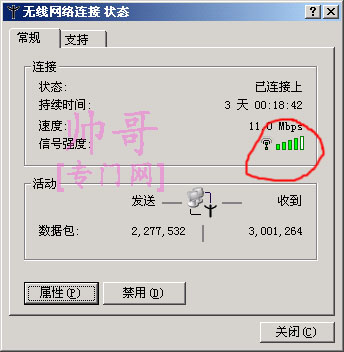

  实测效果太好了。这个是在同样的隔三堵墙的位置,现在的802.11a/b/g网卡接收到的TPlink ap信号强度。可以很明显看到,信号强度保持了很高的水平。这时候测试打开网页飞快,点播局域网内另一台电脑上的DVDRip电影,完全可以流畅播放了。  :)

/upimg/allimg/20061104/23511713.jpg

  再测试隔两堵墙的效果,无论怎么测试信号完全是满格!比原来的情况好多了,以前隔两堵墙的话,信号强度只剩下60%-80%,呵呵。

  这个天线可以很方便地转换方向,只要旋转那个柱面,让天线保持在柱面的焦点位置即可。这样可以很方便地使用,比如我想到房间去上网就把天线方向对准房间,想到另一个方向的阳台去上网就把天线转到对着阳台的位置去。

  至于柱面的背面信号如何,帅哥做了测试,确实比原来弱一些,隔着两堵墙基本上信号强度就只剩下20%了,看来这个柱面还是发挥了作用的。:)

  好了,到此为止,我们就做好了一个简易的家用WIFI柱面定向天线。说它是家用的,因为这个天线不专业,效率并不算很高,但确确实实可以满足我们的要求,把大部分信号集中传输到指定的方向去,在这个方向上可以达到很满意的接收信号强度。当然DIY这样的天线还是很有用的,因为它有良好的效果,而且取材简单,利用了原有的AP天线,不用另外增加高增益天线和馈线,制作难度很低,看着帅哥上面的图很容易就可以做出来。制作时间是很短的,象上面的这个天线,帅哥从开始做到测试完毕才花了不到半小时时间。

  最后交待一下DIY过程中的注意事项:

  1、美工刀是非常锋利的,大家在使用美工刀的时候一定要小心,不要划伤了自己。
  2、经过切割后的易拉罐边角也很锋利,大家也要注意不要被割到手。
  3、四个尖角一定要剪成圆角,这样才不会一不小心被刺到。

--
原文链接: http://www.cublog.cn/u/10298/showart.php?id=60409
