以前mr7总觉得DIY天线是一件十分困难的事情，受到IOO的影响，mr7现在对天线也发烧了。由于受到自身技术和器材限制，我一般只玩手持机的天线，平时也经常跟IOO通长途聊天线，权当生活中的一种乐趣！
最近mr7沉迷于2.4G频段的WIFI，WIFI让人着迷之处在于它是有线宽带网络的无线延伸！但由于技术规范的限制，WIFI设备的发射功率都非常低，一般都是mW级的功率。这样一来，数据传输的距离就显得捉襟见肘。有鉴于此，很多业余无线电爱好者都热衷于在WIFI天线上做文章。
第1步：选型
先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。经过再三筛选，最终把制作目标锁定在罐头天线上。选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。同时在05年的《业余无线电家》会刊第4期也有介绍。
不过，mr7喜欢把它的名字称为“圆筒天线”！
第2步：制作
圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。mr7就是随便拿了一个奶粉罐制作的。

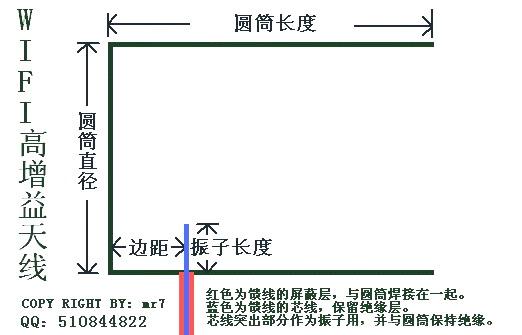

下面是mr7参照外国WIFI网站的图片而画的制作图。
各数据如下：
中心频点＝2.445G
圆筒直径＝127mm
圆筒长度＝111mm
振子长度＝31mm
振子距圆筒底部边距＝37mm
从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！
在参照外国爱好者制作WIFI天线的同时，mr7加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。但mr7觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。这样一来把损耗减到最低。有点专线专用的味道了！
建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！
