■大卸八块安天线
一、准备材料。

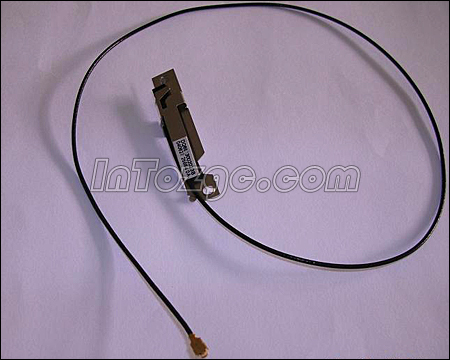

准备一块miniPCI无线网卡与两根天线，其中一根的长度要40厘米左右。笔者在市场上购买了BUFFALO WLI-PCI-G54网卡与两根拆机天线。天线如下图：
（注意购买的天线长度要足够，但也不要过长）
二、拆机。

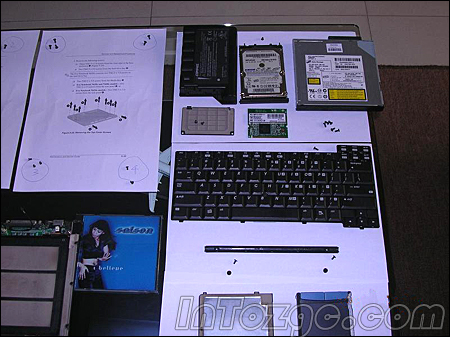

按照维修手册（http://www.hp.com/有下载的）小心的分解电脑，直到取下主板，并把显示屏底部的圆条状小盖拆下。最好像我那样把维修手册的分解图打印出来，把螺丝分类摆放好，免得安装时搞错。如下图：
三、 给天线选安装位。
天线的长度、形状和安装位置都是无线信号好坏的关键，IBM ThinkPad T40在屏幕顶端集成的双天线系统便是成功的典范。但N610C的屏幕盖是全金属结构的，压边是很薄的金属片而且是用超强双面胶粘上加锁扣扣紧的，拆开后将无法恢复原状，所以笔者在这里奉劝各位除非是屏幕有问题，否则千万不要去拆它。

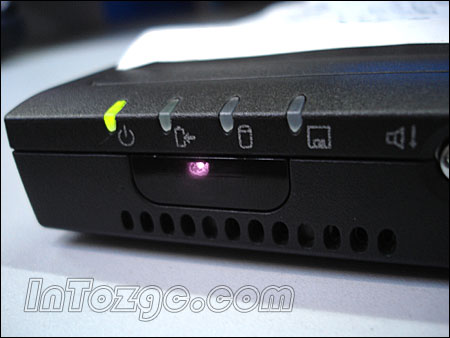

既然在屏盖上安装天线行不通，那么能不能把整个屏盖当作天线呢？经过对比试验，证实了这个想法是可行的，只要连接点选得正确，效果是非常好的，笔者就是将整个屏幕边框当作天线的。至于副天线，机身上唯一能够容得下近4CM长天线的地方只有左下角的通风口，而且由于那里是红外线接口，也是机身上唯一没有金属屏蔽镀层的地方，无线信号可以顺利的通过。见下图：
