UWB和TD-SCDMA系统的干扰分析研究
文章来源: 中国无线电管理 文章作者: 王建 李方伟 发布时间: 2006-07-31   字体: [ ]



  仿真参数设置

  4.1 TD-SCDMA系统参数

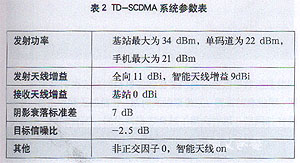

  TD-SCDMA系统下行的热噪声是-104 dBm,由KTW计算得到(K=1.38*10e-23J/K,T噪声温度290K,W等效噪声宽度,扩频带宽1.28MHz);下行链路的噪声系数取9,目标接收信噪比设为-2.5 dB(针对12.2k的语音信道而言)。TD-SCDMA系统的参数见表2。



  4.2 UWB系统参数

  根据FCC对UWB设备发射功率限制的有关规定,UWB在PHS系统所在频段内的发射功率的室外标准和室内标准分别为-53.3 dBm/MHz 、-63.3 dBm/MHz;UWB覆盖范围一般小于10m范围之内;信道间隔大于500 MHz。

  仿真结果分析

  在我们搭建的仿真平台中分别针对单个UWB发射设备和多个UWB发射设备对TD-SCDMA系统的下行链路的干扰进行了仿真研究。仿真平台中SINR的计算公式如下所示:

  SINR = TD基站发送给每个用户的功率-路径损耗

  -阴影衰落余量+TD基站天线增益

  +TD智能天线增益-{TD手机有效底噪

  +[Iout+TD系统其他小区干扰

  +(1-α)*Iin]/智能天线干扰抑制系数} (2)

  其中,α为正交因子,Iin指TD系统同小区来的干扰,Iout指来自UWB系统发射设备的干扰,Iin和Iout为手机有效底噪,是线性值。

  以下各个仿真结果中,纵坐标代表了半径覆盖能力的损失比例。R1/R0代表覆盖距离损失;(R1/R0)2代表覆盖面积损失。其中R1为存在UWB系统的干扰时,TD-SCDMA系统的覆盖半径;R0为TD-SCDMA单系统时的覆盖半径(见图2、图3)。
