UWB和TD-SCDMA系统的干扰分析研究

文章来源: 中国无线电管理 文章作者: 王建　李方伟 发布时间: 2006-07-31 字体: [大中小]

　　针对TD-SCDMA系统下行手机受干扰的研究，考虑处于小区边缘的TD-SCDMA系统用户受到的干扰，同时计算该用户接收信噪比看能否正常通信。因此，采用如下的布局方案，用户处于周边小区的覆盖边缘。外部有N层（本文采用2层）TD-SCDMA基站作为干扰源。考虑到一定范围内TD-SCDMA基站的覆盖密度一定，为了研究方便，我们采用了圆形布站的方法，模拟多层小区对于TD-SCDMA手机的干扰（见图1）。中心方块代表手机位置，实线圆圈代表覆盖手机的小区［M设为4个，其中1个是真正覆盖手机的有用基站，其它（M-1）个是干扰源］，蓝色实线为外围干扰设备所在小区。可根据实际情况中手机所处位置来决定外围的基站个数。另一方面，UWB发射设备也如同图1所示布局，但是所有发射设备对于TD-SCDMA手机来说都是干扰源。

　　2.3 系统结构

　　TD-SCDMA是一个时分码分系统，假设在单载波仿真环境下，单独考虑上行干扰和下行干扰。另一方面，单个时隙包括16个码道，1个语音用户对应2码道，假设该时隙的16个码道全部发射，同时与8个手机用户通话。理想用户容纳数为8个，如果接入的用户数为4个，则负载为50％。 UWB设备系统负载设为100%，考虑重载情况下UWB对TD系统的干扰情况。

　　在仿真平台中，UWB设备的系统负载和TD系统的单一时隙系统负载均可以调节。

　　2.4 UWB对TD-SCDMA系统下行干扰分析

　　TD-SCDMA系统所受干扰包括两部分:TD系统内部的自干扰和UWB发射设备对TD系统手机的外部干扰。

　　2.4.1 TD-SCDMA系统内部的自干扰

　　由来自于本小区基站给其他手机信号而产生的干扰和其他小区基站对手机的干扰之和组成的系统自干扰。

　　2.4.2 UWB设备的外部干扰

　　干扰系统UWB发射设备对被干扰系统TD-SCDMA的手机干扰，可以设置不同的邻道干扰比例来观察对被关注手机的影响。除产生邻频干扰的UWB发射设备，剩下的UWB发射设备将对被干扰的PHS手机产生带内杂散。可以改变杂散值的大小来看对结果的影响。

　　最后将所有干扰累加起来得到总的来自外部系统的干扰值。

　　传播模型的选择

　　TD-SCDMA系统BS-UE间采用UMTS 30.03中的车载环境模型。基站高于建筑高度15m。对数正态阴影衰落取10 dB。

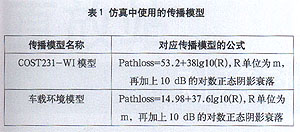

　　UWB发射设备和终端间采用COST231-WI模型（见表1）。对数正态阴影衰落取10 dB。

　　用于实际仿真计算的简化公式（其中路径损耗Pathloss的单位为dB,距离R的单位为m）见表1。
