  图中的系统分室内和室外两部分。室外部分的安装调试比较简单,能将天线指向信号最强的方向即可,系统工作好坏基本上取决于室内部分的安装调试。

  室内部分的调试工作主要有两项:收发天线的位置和两个放大器的增益。两个放大器的增益高了效果当然会更好,但是过高会系统大环路自激。两个放大器的总增益不能大于分配器隔离度和收发天线隔离度的总和,分配器的隔离度与其自身的品质有关,是不可改变的,于是总增益便主要受控于收发天线的隔离度了,也就是说调整收发天线的相对位置是本系统的主要调试内容。

  用法之三

  上面介绍的两种都是比较简单的方法,一般具有一定动手能力的电子爱好者都能够完成实验。

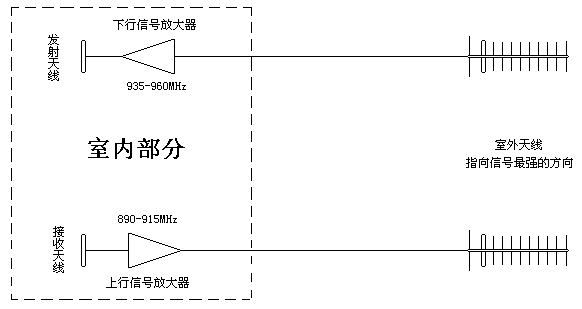

  下面介绍近似于正规的移动电话信号放大站的装置,所不同的是收发天线全部分开,为的是省去价格昂贵的双工器,如下图所示。

  由于两个放大器都具有很强的选频特性,对带外抑制量足够大,所以放大器的增益可以用到40-50分贝,对于数十平方米的房间是足够了。

  虽然系统使用了对带外抑制量足够大的放大器,不会形成上下行通道共同参与的大环路自激,但是由于使用了增益较高的放大器,室内和室外天线之间的耦合却会形成通道内的大环路自激。因此室内外天线的安装位置要保证天线间有足够的隔离。

--
