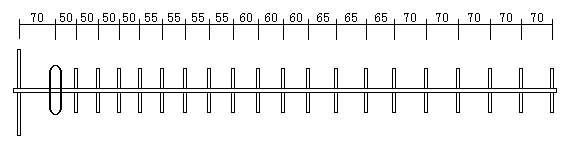

这是一款简单易制的高增益定向天线，经典八木天线结构，如下图：

　　注：这种天线是日本人八木发明的，故称八木天线。

　　图中直线振子用Φ10mm铝管，折合振子用截面为10×3mm的铝条制作。其中反射器200mm，引向器130mm，折合振子150mm。

　　这款天线在800-900MHz间使用效果最好，上限可延伸至手机的移动通信频段，效果尚可，970MHz以后增益急剧降低。下限可至780MHz，750MHz以下增益急剧降低。

　　至于引向器的数量可根据实际情况选定，虽然是越多越好，但过多以后增益提高不多，天线总长度却增加不少。据实测，7个引向器时天线增益约10dB，如图时约15dB。

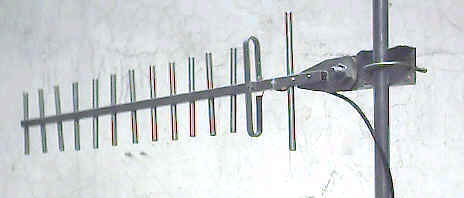

　　成品天线图片如下：

　　当年，制作这款天线的目的是为了解决小功率（毫瓦级）电视信号远距离（几十公里）定向传输的问题，后来发现这支天线在900MHz频段用于移动电话的收发也有很出色的表现，便试验和总结了几种用法，用于解决移动电话在弱信号区的使用还是很有效的。请注意：是弱信号区，不是无信号区，在无信号区是用什么办法都不行的。

　　用法之一

　　这也是最简单最方便的一种用法。

　　首先是选址，就是拿着手机寻找信号最好的位置，若是在自己家里，恐怕就不用找了，您一定早就清楚在什么位置能够接通电话了。但是这很可能是一个您不方便使用的位置，往往是屋顶、屋外的山坡等处。您可将天线架设于此处，用同轴电缆引入室内。注意：电缆不能太长，应该控制在20-30米以内。

　　引入室内的电缆端头不必连接手机，可接一个发射环，将手机放在发射环旁边，就可以使用了。假如您嫌制作发射环麻烦，也可以在电缆端头处剥掉10厘米长的外导体，剩下的内导体便成为四分之一波长的发射天线，将手机靠近该天线，效果也是不错的。

　　用法之二

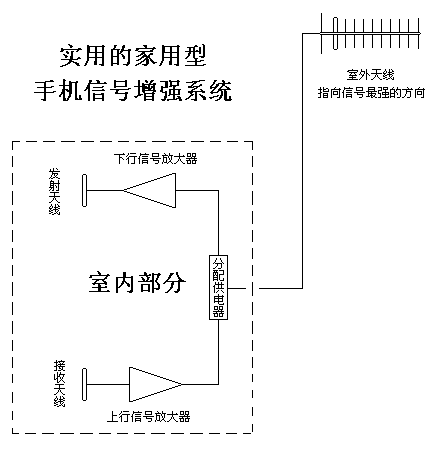

　　这种用法是可以让您在屋里一定的范围内使用手机，方便了许多，但是也得付出一些银子，得几十元钱的投入。安装使用示意图如下：
