6.3.2 传输线的特性阻抗
无限长传输线上各处的电压与电流的比值定义为传输线的特性阻抗，用Ｚ0 表示。
同轴电缆的特性阻抗的计算公式为
Ｚ。＝〔60/√εr〕×Log ( D/d ) [ 欧]。
式中，D 为同轴电缆外导体铜网内径；
d 为同轴电缆芯线外径；
εr为导体间绝缘介质的相对介电常数。
通常Ｚ0 = 50 欧 ，也有Ｚ0 = 75 欧的。
由上式不难看出，馈线特性阻抗只与导体直径D和d以及导体间介质的介电常数εr有关，而与馈线长短、工作频率以及馈线终端所接负载阻抗无关。
6.3.3 馈线的衰减系数
信号在馈线里传输，除有导体的电阻性损耗外，还有绝缘材料的介质损耗。这两种损耗随馈线长度的增加和工作频率的提高而增加。因此，应合理布局尽量缩短馈线长度。
单位长度产生的损耗的大小用衰减系数 β 表示，其单位为 dB / m （分贝／米），电缆技术说明书上的单位大都用 dB / 100 m（分贝／百米） .
设输入到馈线的功率为Ｐ1 ，从长度为 L（m ） 的馈线输出的功率为Ｐ2 ，传输损耗TL可表示为： TL ＝ 10 ×Lg ( Ｐ1 /Ｐ2 ) ( dB )
衰减系数 为 β ＝ TL / L ( dB / m )
例如， NOKIA 7 / 8英寸低耗电缆， 900MHz 时衰减系数为 β ＝ 4.1 dB / 100 m ，也可写成 β ＝ 3 dB / 73 m ， 也就是说， 频率为 900MHz 的信号功率，每经过 73 m 长的这种电缆时，功率要少一半。
而普通的非低耗电缆，例如， SYV-9-50-1， 900MHz 时衰减系数为 β ＝ 20.1 dB / 100 m ， 也可写成 β ＝ 3 dB / 15 m ， 也就是说， 频率为 900MHz 的信号功率，每经过15 m 长的这种电缆时，功率就要少一半！
6.3.4 匹配概念

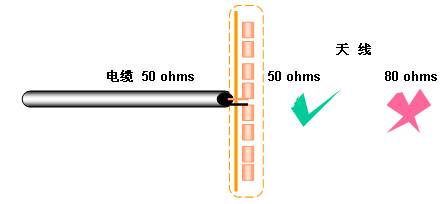

什么叫匹配？简单地说，馈线终端所接负载阻抗ＺL 等于馈线特性阻抗Ｚ0 时，称为馈线终端是匹配连接的。匹配时，馈线上只存在传向终端负载的入射波，而没有由终端负载产生的反射波，因此，当天线作为终端负载时，匹配能保证天线取得全部信号功率。如下图所示，当天线阻抗为 50 欧时，与50 欧的电缆是匹配的，而当天线阻抗为 80 欧时，与50 欧的电缆是不匹配的。
如果天线振子直径较粗，天线输入阻抗随频率的变化较小，容易和馈线保持匹配，这时天线的工作频率范围就较宽。反之，则较窄。
在实际工作中，天线的输入阻抗还会受到周围物体的影响。为了使馈线与天线良好匹配，在架设天线时还需要通过测量，适当地调整天线的局部结构，或加装匹配装置。
6.3.5 反射损耗
前面已指出，当馈线和天线匹配时，馈线上没有反射波，只有入射波，即馈线上传输的只是向天线方向行进的波。这时，馈线上各处的电压幅度与电流幅度都相等，馈线上任意一点的阻抗都等于它的特性阻抗。
而当天线和馈线不匹配时，也就是天线阻抗不等于馈线特性阻抗时，负载就只能吸收馈线上传输的部分高频能量，而不能全部吸收，未被吸收的那部分能量将反射回去形成反射波。

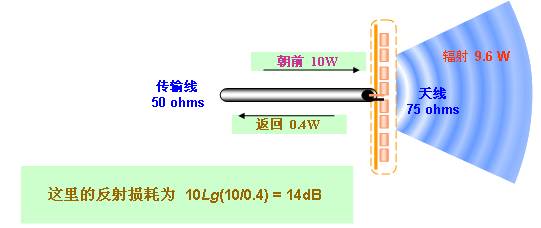

例如，在右图中，由于天线与馈线的阻抗不同，一个为75 ohms，一个为50 ohms ，阻抗不匹配，其结果是
