3 增益
增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信
号的功率密度之比。它定量地描述一个天线把输入功率集中辐射的程度。增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。 可以这样来理解增益的物理含义------为在一定的距离上的某点处产生一定大小的信号。
如果用理想的无方向性点源作为发射天线，需要100W的输入功率，而用增益为 G = 13 dB = 20的某定向天线作为发射天线时，输入功率只需 100 / 20 = 5W . 换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为G = 2.15 dBi ; 4个半波对称振子 沿垂线上下排列，构成一个垂直
四元阵，其增益约为G = 8.15 dBi ( dBi这个单位表示比较对象是各向均匀辐射的理想点源) 。
如果以半波对称振子作比较对象，则增益的单位是dBd 。
半波对称振子的增益为G = 0 dBd （因为是自己跟自己比，比值为1，取对数得零值。） ；
垂直四元阵，其增益约为G = 8.15 – 2.15 = 6 dB。.
4 波瓣宽度
方向图通常都有两个或多个瓣，其中辐射强度最大的瓣称为主瓣，其余的瓣称为副瓣或旁瓣。

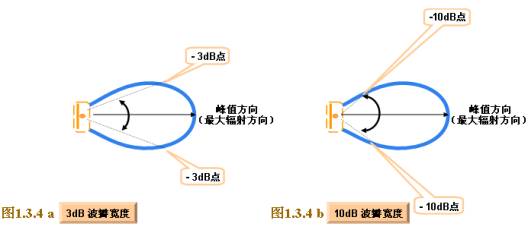

参见图1.3.4 a , 在主瓣最大辐射方向两侧，辐射强度降低 3 dB（功率密度降低一半）的两点间的夹角定义为波瓣宽度（又称 波束宽度 或 主瓣宽度 或 半功率角）。波瓣宽度越窄，方向性越好，作用距离越远，抗干扰能力越强。
还有一种波瓣宽度，即 10dB波瓣宽度，顾名思义它是方向图中辐射强度降低 10dB （功率密
度降至十分之一） 的两个点间的夹角，见图1.3.4 b .
5 前后比

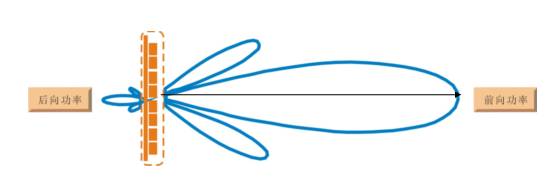

方向图中，前后瓣最大值之比称为前后比，记为 F / B 。前后比越大，天线的后向辐射（或接收）越小。前后比F / B 的计算十分简单--- F / B = 10 Lg {（前向功率密度） /（ 后向功率密度）}
对天线的前后比F / B 有要求时，其典型值为 （18 --- 30）dB，特殊情况下则要求达（35 --- 40）dB 。
6 天线增益的若干近似计算式
1） 天线主瓣宽度越窄，增益越高。对于一般天线，可用下式估算其增益：
G（ dBi ） = 10 Lg { 32000 / （ 2θ3dB,E ×2θ3dB,H ）}
式中， 2θ3dB,E 与 2θ3dB,H 分别为天线在两个主平面上的波瓣宽度；
32000 是统计出来的经验数据。
2） 对于抛物面天线，可用下式近似计算其增益：
G（ dB i ） = 10 Lg { 4.5 × （ D / λ0 ）2}
式中， D 为抛物面直径；
λ0 为中心工作波长；
4.5 是统计出来的经验数据。
3） 对于直立全向天线，有近似计算式
G（ dBi ） = 10 Lg { 2 L / λ0 }
式中， L 为天线长度；
λ0 为中心工作波长；
