数字信令规约
文章来源: 移动通信在线 文章作者: 未知 发布时间: 2005-10-25   字体: [ ]


  2.4.1  MPT—1327数字信令

  MPT—1327:集群系统信令标准规约。这个标准是经英国贸易工业部、英国邮电部、11家制造工厂、2个用户协会,经1982年、1983年和1984 年三年的三次讨论,于1985年公布。它在世界上已标准化和公开化,MPT—1327是一种承前启后的标准,世界上许多国家和公司都采用这种信令开发了各种集群移动通信系统。通常MPT—1327数字信令是利用专用信令信道传输。

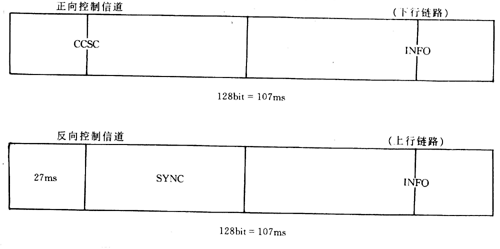

  MPT—1327信令规约是建立在不对称控制信道基础上的。如图2.5所示,在下行链路中, 信道连续传输两组64bit码字,一组由控制信道系统码 (CCSC)组成,用于系统同步和系统识别。另一组码(1NFO)由地址码和其它规约信息构成,这两组码字构成一个时隙。下行信道第一个码字的第一位为 “0”。另有15位系统识别码,而后是16位信息码。第三个16位码为前置码,然后在校核的16位上给出一同步序列。与此相反,在上行链路里,移动台采用动态帧长ALOHA技术,分时操作,与下行链路同步接入信道,以提高信道的利用率。上行链路信令格式为32bit同步码(SYNC)加上64bit信息码 (1NOF)。纠错编码采用特殊的BCH(63,64)循环码加1位奇偶校验位。其生成多项式为: X15+X14+X13+X11+X4+X2+X1

图像 “/upimg/allimg/20070210/0846550.gif” 因其本身有错无法显示。

图2.5  信令基本格式

  上式能检测出所有的奇数位错误和5位随机错误或16位长的突发错误,可以纠正两位随机错 和检测3个错误或一组4位长的突发错误等,不需要重发。

  利用上述的纠错方法,可马上判决出该时隙是否存在碰撞,若发现长的突发错,立即发出一碰撞信号,表示移动台发出的呼叫已受到碰撞,并保持在下一接入时隙重发。这时,基地台则指定下一接入帧增加时隙,而在应答帧中减少时隙,这样的结果使信令信道不致阻塞,延迟不致加长。利用BCH(63,48)加1位编码还有便于计算机处理的优点。

  MPT—1327是一种为集群专用陆地移动通信系统应用的信令标准。它规定了集群系统控制器和用户无线单元之间的通信协议准则。该信令中还包括长、短数据信息,可用来直接传输 协议准则。MPT—1327标准可用于实现多种系统,这些系统小到只有几个无线信道(单信道也可),大到可以由多个集群系统控制器组成的网络。

  MPT—1327信令系统最大容量范围为:

  • 每个系统1036800个地址。
  • 1024个信道号码。
  • 32768个系统识别码。

  该协议使用了1200bit/s的信令,这种信令用快速移频键控(FFSK也即MSK)副载波调制方式。它是为异频半双工无线单元和全双工集群系统控制器 TSC(Trunking system controller)设计的。协议提供了广泛的用户设备和系统选择。但可以实现一部分适当的协议,也可以再将新的规定加入到协议中,因而信令系统具有很强的可扩充性。

  2.4.2  LTR数字信令

  LTR是Logic Trunked Radio的缩写,该信令是非专用信令信道的分布控制系统。
