如果自制四单元八木天线，只要不安装引向器d就可以，天线也会显得小巧一点。如果想做成七单元，在上图的基础上加两个引向器单元， 长度分别是半波长的84%，82%。 新加的单元的间隔仍是波长的0.2倍。

　　我做的70CM波段八木天线，最初是四单元的，各个振子及其连接的金属杆，用BG4RUV提供的铜焊条(直径2.5mm)制成。大约一个月后，买了一段2米长，直径4mm的铜条，又制了一可拆卸的四单元八木天线（找到一段矩形铜管作为连接各个振子的支杆，各个振子均用螺丝与支杆固定， 便于携带）。第一支天线的谐振点比预计的中心频率（435兆赫）低了约2兆赫，但在430至440兆赫内的SWR不高，最低的SWR〈1.1，最高的SWR也不大于1.4。第二支天线的SWR在整个70CM频段内的起伏不大，最高约1.2。后来，我对这支可拆卸的天线作一些改动，利用剩下的材料又作成三个引器，就这样我的这支天线既可以拼装成四单元八木天线，也可以拼装成七单元八木。

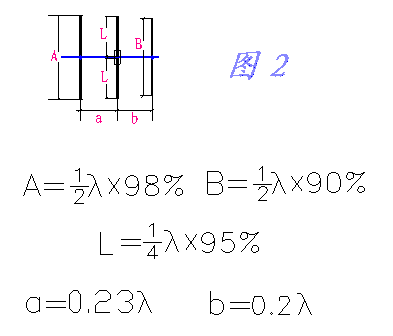

　　如果想做一支八木天线，但不要求方向性强，可以试试，动手做一支三单元八木天线。在此给处其尺寸（图2）。

--
