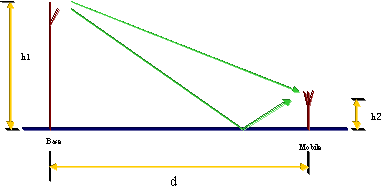

陆地移动信道的主要特征是多径传播，实际多径传播环境是十分复杂的，在研究传播问题时往往将其简化，并且是从最简单的情况入手。仅考虑从基站至移动台的直射波以及地面反射波的两径模型是最简单的传播模型。两径模型如图5-04所示，应用电磁场理论可以推出，传输损耗Lp的表达式为：Lp=20lg(d2/(h1*h2))
 |
|
图5-04
|
5.4 常用的两种电波传播模型
◆ Okumura电波传播衰减计算模式
GSM900MHz主要采用CCIR推荐的Okumura电波传播衰减计算模式。该模式是以准平坦地形大城市区的中值场强或路径损耗作为参考，对其他传播环境和地形条件等因素分别以校正因子的形式进行修正。不同地形上的基本传输损耗按下列公式分别预测。
L(市区）＝69.55+26.16lgf-13.82lgh1+(44.9-6.55lgh1)lgd-a(h2)-s(a)
L(郊区)=64.15+26.16lgf-2[lg(f/28)]2-13.82lgh1+(44.9-6.55lgh1)lgd-a(h2)
L(乡村公路)=46.38+35.33lgf-[lg(f/28)]2-2.39(lgf)2-13.82lgh1+(44.9-6.55lgh1)lgd-a(h2)
L(开阔区)=28.61+44.49lgf-4.87(lgf)2-13.82lgh1+(44.9-6.55lgh1)lgd-a(h2)
L(林区)=69.55+26.16lgf-13.82lgh1+(44.9-6.55lgh1)lgd-a(h2)
其中：
f----工作频率，MHz
h1---基站天线高度，m
h2---移动台天线高度，m
d----到基站的距离，km
a(h2)---移动台天线高度增益因子，dB
a(h2)=(1.1lgf-0.7)h2-1.56lgf+0.8(中，小城市)
=3.2[lg(11.75h2)]2-4.97(大城市)
s(a)---市区建筑物密度修正因子，dB;
s(a)=30-25lga (5%<a≤50%)
=20+0.19lga-15.6(lga)2 (1%<a≤5%)
=20 (a≤1%)
◆ Cost-231-Walfish-Ikegami电波传播衰减计算模式
GSM 1800 MHz主要采用欧洲电信科学技术研究联合推荐的"Cost- 2-Walfish-Ikegami"电波传播衰减计算模式。该模式的特点是：从对众多城市的电波实测中得出的一种小区域覆盖范围内的电波损耗模式。
分视距和非视距两种情况：
(1) 视距情况
基本传输损耗采用下式计算
L＝42.6+26lgd+20lgf
(2) 非视距情况
基本传输损耗由三项组成:
L＝Lo+Lmsd+Lrts
Lo=32.4+20lgd+20lgf
a)Lo代表自由空间损耗
b)Lmsd是多重屏蔽的绕射损耗
c)Lrts是屋顶至街道的绕射及散射损耗。
不管是用哪一种模式来预测无线覆盖范围，只是基于理论和测试结果统计的近似计算由于实际地理环境千差万别，很难用一种数学模型来精确地描述，特别是城区街道中各种密集的、下规则的建筑物反射、绕射及阻挡，给数学模型预测带来很大困难。因此。有一定精度的预测虽可起到指导网络基站选点及布点的初步设什，但是通过数学模型预测与实际信号场强值总是存在差别。由于移动环境的复杂性和多变性，要对接受信号中值进行准确计算是相当困难的。无线通信工程上的做法是，在大量场强测试的基础上，经过对数据的分析与统计处理，找出各种地形地物下的传播损耗（或接受信号场强）与距离、频率以及天线高度的关系，给出传播特性的各种图表和计算公式，建立传播预测模型，从而能用较简单的方法预测接受信号的中值。
5.5 参考覆盖标准
大城市繁华市区室内覆盖电平：-70dBm
一般市区室内覆盖电平：-80 dBm
市区室外覆盖电平：-90 dBm
乡村：-94 dBm
